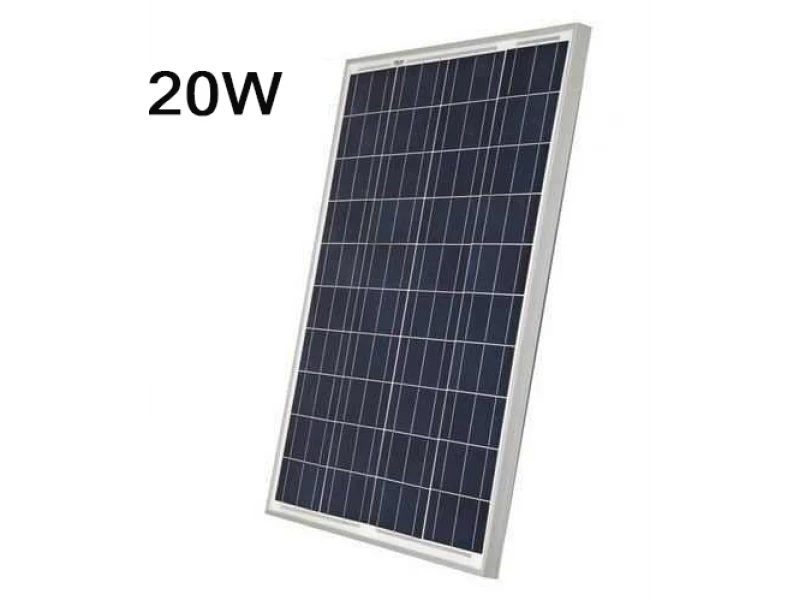

Τύπος πίνακα:

πολυκρυσταλλικό

Τάση συστήματος:

18,2 [V]

Εξουσία:

20 [W]

Μέγιστο ρεύμα:

1,12 [Α]

Μοντέλο:

CL-SM20P

Διαστάσεις:

435x356x25 mm

Εφαρμογή: Τα ηλιακά (φωτοβολταϊκά Φ/Β) συστήματα χρησιμοποιούνται για την τροφοδοσία κατοικιών, βίλες, αγροκτήματα, απομακρυσμένα μέρη, νησιά, γιοτ, τηλεπικοινωνιακούς σταθμούς και άλλα. Τα κύρια συστατικά των ηλιακών συστημάτων είναι: φωτοβολταϊκά (ηλιακά) πάνελ, ηλιακός ελεγκτής, επαναφορτιζόμενες μπαταρίες και μετατροπέας. Μέσω ηλιακών αυτοτροφοδοτούμενων συστημάτων, μπορεί να επιτευχθεί ενεργειακή ανεξαρτησία - χωρίς συμβόλαια σύνδεσης, μηνιαίες χρεώσεις και την ανάγκη δημιουργίας ενός ενεργειακού δικτύου στον χώρο σας. Τα φωτοβολταϊκά παράγουν ηλεκτρισμό και οι επαναφορτιζόμενες μπαταρίες παρέχουν το απαραίτητο απόθεμα τη νύχτα ή με συννεφιά.

Περισσότερες πληροφορίες

Οι ελεγκτές που εμφανίζονται στα σχετικά προϊόντα είναι συμβατοί με αυτό το προϊόν. Όταν συνδέετε μεγαλύτερο αριθμό ηλιακών συλλεκτών, μπορεί να χρειαστεί να χρησιμοποιήσετε έναν άλλο πιο ισχυρό ελεγκτή. Αυτή η μονάδα παράγει ηλεκτρισμό όταν εκτίθεται στο φως.

Τηρείτε όλες τις προφυλάξεις ασφαλείας.

η εγκατάσταση πρέπει να γίνει από εξειδικευμένο ειδικό.
Μην γρατσουνίζετε ή καταστρέφετε την πίσω επιφάνεια.
Μην αγγίζετε τις μονάδες όταν είναι υγρές.
Μην αποσυνδέετε τα καλώδια ενώ το σύστημα λειτουργεί.
τα καλώδια σύνδεσης από χαλκό πρέπει να είναι τουλάχιστον 3 mm².

Κατά την κατασκευή ηλιακών συστημάτων, για λόγους υψηλότερης ισχύος εξόδου και υψηλότερης τάσης εξόδου, μπορεί να χρησιμοποιηθεί σειριακή και παράλληλη σύνδεση ηλιακών συλλεκτών σύμφωνα με τις απαιτήσεις του κατασκευαστή.

Σε αυτές τις περιπτώσεις είναι υποχρεωτική η συμμόρφωση με τις ακόλουθες απαιτήσεις

οι ηλιακοί συλλέκτες πρέπει να είναι του ίδιου κατασκευαστή.
τα ηλιακά πάνελ πρέπει να έχουν την ίδια παραγόμενη ισχύ και τάση.
οι ηλιακοί συλλέκτες πρέπει να είναι από την ίδια παρτίδα.

Όταν συνδέετε πάνελ από διαφορετικούς κατασκευαστές, είναι απαραίτητο να προεπιλέγετε τα πάνελ σύμφωνα με τα χαρακτηριστικά VA τους. Εάν παραβιαστούν ορισμένες από αυτές τις απαιτήσεις, μπορεί να παρατηρηθεί η ροή των ρευμάτων εξισορρόπησης στο σύστημα και οι διαφορετικές τιμές της τάσης που παράγονται από ορισμένα πάνελ.

Κατά την εγκατάσταση ηλιακών συλλεκτών πρέπει να τηρούνται οι ακόλουθες απαιτήσεις

Απαγορεύεται η παραβίαση της ακεραιότητας του πίνακα (διάτρηση, κοπή, κοπή αυλακώσεων, κάμψη).
η τοποθέτηση γίνεται σε επίπεδη επιφάνεια έδρασης (πλαίσιο, κατασκευή), χρησιμοποιώντας τις ελλειπτικές οπές που παρέχει ο κατασκευαστής ή με κατάλληλα στηρίγματα (πλάκες) σε συνδυασμό με βίδες, μπουλόνια, ελατηριωτές ροδέλες από χάλυβα χρωμίου-νικελίου-βαναδίου. Είναι υποχρεωτικό να υπάρχει απόσταση 1mm (που παρέχεται από ελατηριωτές ροδέλες) για να αντισταθμιστεί η γραμμική διαστολή λόγω της θέρμανσης του πίνακα κατά τη λειτουργία.
Μια κενή τεχνολογική απόσταση 5 έως 10 mm αφήνεται μεταξύ των επιμέρους πάνελ, η οποία αντισταθμίζει τις διαστολές της θερμοκρασίας (αυτή η απόσταση μπορεί να καλυφθεί με κατάλληλες ελαστικές σφραγίδες).
