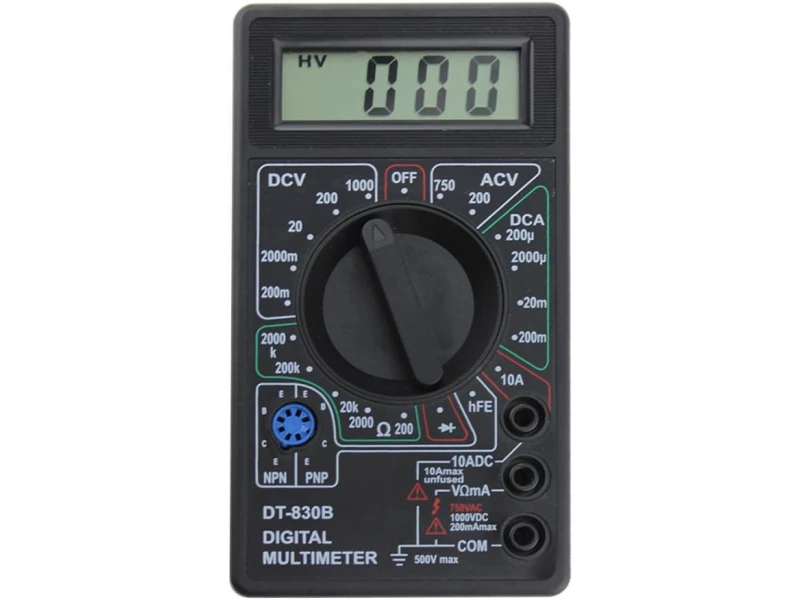

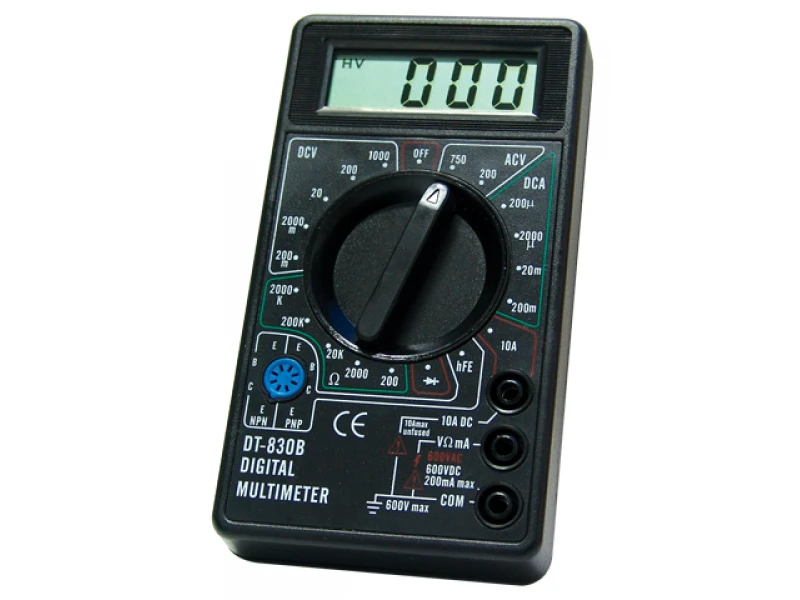

Το DT-830B είναι ένα ψηφιακό πολύμετρο 31/2 για τη μέτρηση άμεσης (DC) και εναλλασσόμενης (AC) τάσης, ρεύματος συνεχούς ρεύματος, αντίστασης, διόδου και δοκιμής τρανζίστορ. Διαθέτει προστασία υπερφόρτωσης και ένδειξη χαμηλής μπαταρίας. Ιδανικό εργαλείο για εργαστήρια, εργαστήρια, χόμπι και οικιακή εφαρμογή.

Εύρος μέτρησης τάσης DC: 200mV-1000V ±0,5%
Εύρος μέτρησης τάσης AC: 200V-750V ±1,2%
Εύρος μέτρησης ρεύματος DC: 200µA-10A ±1%
Εύρος μέτρησης αντίστασης: 200ohm-2000Kohm ±0,8%
Έλεγχος διόδων
Έλεγχος τρανζίστορ
Τροφοδοσία: Μπαταρία 9V
Ένδειξη χαμηλής μπαταρίας
Διαστάσεις: 126x70x28mm

DC τάση:
Εύρος ανάλυσης και ακρίβεια :

200 mV 100 ?V ±0,25%
2000 mV 1 mV ±0,5%
20 V 10 mV ±0,5%
200 V 100 mV ±0,5%
1000 V 1 V ±0,5%

Προστασία υπερφόρτωσης: 220Vrms AC για την περιοχή 200mV και 1000V DC ή 750Vrms AC για τις άλλες περιοχές.

Εναλλασσόμενη τάση:
Εύρος ανάλυσης και ακρίβεια:

200 V 100 mV ±1,2%
750 V 1 V ±1,2%

Προστασία υπερφόρτωσης: 1000V DC ή 750Vrms για άλλες περιοχές
Οι μετρούμενες τιμές υπολογίζονται κατά μέσο όρο, βαθμονομημένες σε rms ενός ημιτονοειδούς κύματος.

Αντίσταση:
Εύρος ανάλυσης και ακρίβεια:

200 ohm 100 m ohm ±0,8%
2000 ohm 1 ohm ±0,8%
20 Kohm 10 ohm ±0,8%
200 Kohm 100 ohm ±0,8%
10 Kohm 1 Kohm ±1,0%
Μέγιστη. τάση 2,8V
Προστασία υπερφόρτωσης: 15s max. 220Vrms όλων των άλλων σειρών

Μέτρηση διόδων

1. Συνδέστε τον κόκκινο αισθητήρα (καλώδιο) στην υποδοχή "V?mA" και τον μαύρο - στην υποδοχή "COM".
2. Ρυθμίστε το διακόπτη εμβέλειας στη θέση ->|.
3. Συνδέστε τον κόκκινο αισθητήρα στην άνοδο της διόδου που πρόκειται να μετρηθεί και τον μαύρο ανιχνευτή στην κάθοδο
4. Θα εμφανιστεί η μπροστινή πτώση τάσης σε mV. Εάν η δίοδος αντιστραφεί, θα εμφανιστεί ο αριθμός
"1".

Μέτρηση τρανζίστορ

1. Γυρίστε το κλειδί στη θέση hFE
2. Προσδιορίστε εάν το τρανζίστορ είναι NPN ή PNP και οι ακροδέκτες (πόδια) πομπός (E), βάση (B), συλλέκτης (C). Εισάγετε
τους ακροδέκτες στις κατάλληλες οπές στην υποδοχή hFE στον μπροστινό πίνακα.
3. Η συσκευή θα εμφανίσει την κατά προσέγγιση τιμή του hFE υπό την προϋπόθεση του ρεύματος βάσης 10?A και VCE 2,8V
